優 勢：

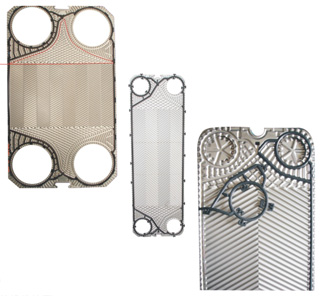

◆板片分流區采用了：十字型（也稱巧克力塊）結構。
◆即使很寬的板片,也能使流體均勻地分布在板片的各個角落，消除了板片上的換熱滯流區及滯流區內低流速造成的介質結垢對板片的腐蝕。
◆提高了分流區和滯流區內的換熱效率，即提高了整個板片的換熱效率。
◆高湍流設計防止和減少板間通道的堵塞，并達到自潔效果。
◆使分流區壓力損失減小。
◆運用流體力學原理，采用流體逐級調配陰力方式，使流體進入板間更為均勻，應力釋放
好 處：
◆板片所有的換熱面積都參與高效換熱,板片的所有物理面積都轉化為有效的換熱面積,無換熱死區.
◆不存在流動死角,不容易發生積垢,不易出現積垢引起的氯離子腐蝕.
◆可以充分利用允許的壓力降,提高對流換熱部分的流速,提高整體的換熱效率.
優 勢：

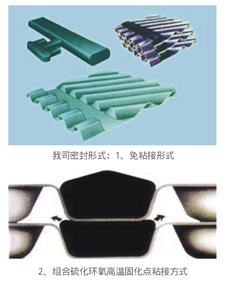

◆墊片結構采用的獨特的三角形屋頂設計，其密封型式為線密封。
◆公認的可靠型式墊片結構。
◆可以保證板片在夾緊受力時墊片中間受力大，在較小的夾緊力作用下實現較大的密封作用力，從而保證了良好的密封性能并使墊片在較小的作用力下工作，多次拆裝后墊片變形小，較小的作用力又能防止板片變形，墊片槽采用封閉式設計。
◆采用的密封墊片原料均為進口原生膠，性能指標均達到國際標準。并符合FDA標準（含F(xiàn)DA油脂、奶品標準）3A標準。
好 處：
◆膠墊均勻密封板片墊片槽，密封性強。
◆避免溫度過高產生應力腐蝕
◆方便維修、檢修
◆采用獨特定位技術，為避免板片在拆裝時上下定位槽發生變形，定位裝置采用了翻邊加工設計，多次拆裝后定位仍然準確、定位點更耐磨，同時也起到了防止定位槽對維修人員的損傷。板片四個角邊采用輔助定位錐型裙邊，達到自動對位之目的。
◆采用獨特的燕尾槽結構的多點定位方式。這種定位方式采用機械定位的“以一個平面。一側固定銷，一側開口銷”的基本原則，從而開放一個工件的自由度，這種定位方式防止產生過定位現象。
優 勢：
◆設備組裝后每塊板片間相互鑲扣，互相定位
◆防止了板片由于中間定位孔剛性不足造成的定位不準。
◆防止了板片維修再組裝時中間定位變形造成的設備泄露。
◆這種板片特別適應于設備經常拆裝的工況和介質流量、壓力有波動的工況。
◆板片的中間定位結構大多采用“五點定位”結構。
好 處：
◆方便檢修,縮短了檢修中的停機時間。
◆準確方便的定位系統,可以保證即使無經驗的維修人員也可以在現場容易的回裝板片,并能保證不發生泄漏。
