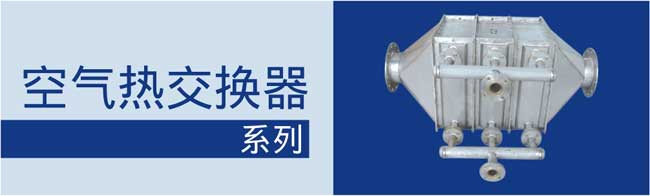

空氣熱交換器/翅片管散熱器
空氣熱交換器/翅片管散熱器
發布者：admin?? 發布時間： 2011-10-23 13:03?? 瀏覽次數：
詳細說明：
空氣熱交換器/翅片管散熱器（又名散熱器或散熱排管）是以冷熱媒介進行冷卻或加熱空氣的換熱裝置中的主要設備，通入高溫水，蒸汽或高溫導熱油可以加熱空氣，通入除鹽水或低溫水可以冷卻空氣，因此它可以廣泛用于在輕工、建筑、機械、紡織、印染、電子、食品、淀粉、醫藥、冶金涂裝等各種行業中的熱風采暖、空調、冷卻、冷凝、除濕、烘干等。
GLⅡ型翅片管散熱器用于造紙、化工、輕紡等企業的空調、冷卻除濕等工程。因其散熱管小，翅片密，所以效果佳。
GLⅡ型翅片管散熱器為鋼制雙回路（二排）或多回路（四排）的空氣熱交換器，翅片管用φ18×2mm無縫鋼管繞制上10×0.3mm皺折鋼帶而成，呈螺旋狀，其片距為3.2mm，可有各種表面管數，管長，排數組成多種規格。進出水管位于同一側。介質熱源為蒸汽或高溫水，冷源為低溫水或鹽水，可用作空氣加熱器或空氣冷卻器，是種經濟耐用通用性較強的散熱器。
GLⅡ型翅片管散熱器為鋼制雙回路（二排）或多回路（四排）的空氣熱交換器，翅片管用φ18×2mm無縫鋼管繞制上10×0.3mm皺折鋼帶而成，呈螺旋狀，其片距為3.2mm，可有各種表面管數，管長，排數組成多種規格。進出水管位于同一側。介質熱源為蒸汽或高溫水，冷源為低溫水或鹽水，可用作空氣加熱器或空氣冷卻器，是種經濟耐用通用性較強的散熱器。
UⅡ型翅片管換熱器是一種既適用于蒸汽加熱系統，又適用于熱水加熱系統的散熱排管，其進出水接頭都在同一側，進出水排管足用U型彎頭連接，這樣，適應了安裝上的某些特殊要求，即散熱排管的一端必需靠墻或者有其它障礙物等。
UⅡ型翅片管換熱器的翅片管均用φ16×1mm紫銅管繞制上10*0.2mm的皺折紫銅帶而成，呈螺旋狀，具有3.2mm—“R”，4.2mm—“M”，6.5mm—“T”三種不同的片距，”R”種片距，片距小而散熱面積仍具有很大的散熱量：“M”種片距，片距較大，散熱量及空氣阻力均較?。?rdquo;T”種片距，片距大，適用蒸汽壓力較高而空氣溫升較低的情況。
UⅡ型翅片管換熱器有各種不同表而管長、管數、排數及翅片片距的多種配合。
翅片管繞制完畢后均進行表面浸鍍錫合金，以確保翅片與管子接觸緊密，并達到美觀防腐蝕的效果。
翅片管與進氣回水總管的連接，均采用銅焊，其它工藝細節，均嚴格要求，考慮周密，以確保散熱器性能良好，經久耐用，安裝方便，經濟合算。
